关于分线4-20mA电流传输接线说明
2020-04-27 22:12:03
气体探测器和气体控制器之间的分线4-20mA电流传输线，是气体探测器与控制器之间的链路，控制器向气体探测器提供电源，气体探测器通过电流向控制器传回数据，一般要求采用屏蔽电缆，且接地可靠。传输线的拓扑形式及路径应按自动化仪表工程和防爆电气施工及验收规范要求执行。
1、分线二线4-20mA电流传输
● 两线制回路既给探测器供电也接受现场仪表的4-20mA输出信号
● 两线探测器功耗很低，主要应用于有毒气体探测器(电化学传感器)
● 回路供电，二线制电流探测器，没有继电器输出

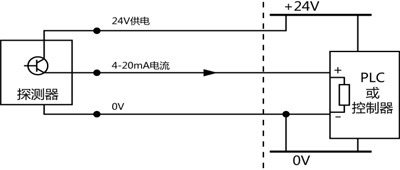

2、分线三线4-20mA电流传输

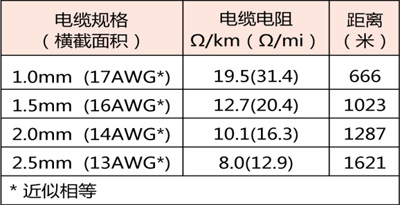

分线传输线的线径和长度
关于分线传输线的长度的表述,一直是个问题,我们产品的负载驱动能力达600欧姆,根据所选择的线缆型号,就可方便的计算出传输距离。
