关于总线（RS485）传输接线说明
2020-04-27 22:16:40
气体探测器和气体控制器之间的总线传输线，是气体探测器与控制器之间的链路，是一个可寻址的工业现场控制总线，控制器向气体探测器提供电源和总线巡检信号，气体探测器通过信息回码向控制器传回数据，一个回路二总线可以配接127个气体探测器，电源线要分组供电，避免压降太大。一般要求采用屏蔽电缆，且接地可靠。传输线的拓扑形式及路径应按自动化仪表工程和防爆电气施工及验收规范要求执行。

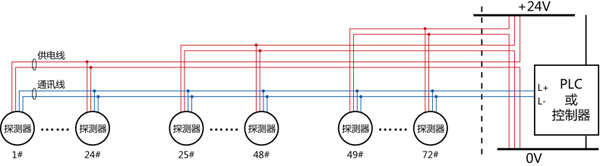

控制器到探测器的连线为二个总线+二个24V电源线，一个总线回路可以配接127个气体探测器，由于气体探测器耗电大一些，回路上探测器的电源线要发开多组，或分区供电，降低电源压降的影响，一般采用1.5mm2的电源线，建议一组探测器不超过24只，如探测器配接现场声光，则一组电源线所配接探测器数量更少。
总线传输线的线径和长度
关于总线传输线的长度的表述,一直是个问题,二总线回路二根总线对线路要求不高，一般1.5-2.5mm2的电线，都可满足要求，可以最长配接1200-1500米。
电源线的线径、配接数量和传输距离是有关联的，一般根据线路长度、电阻率、配接探测的数量等来计算，在最大负载情况下，要求24V电源线的末端电压大于17V。

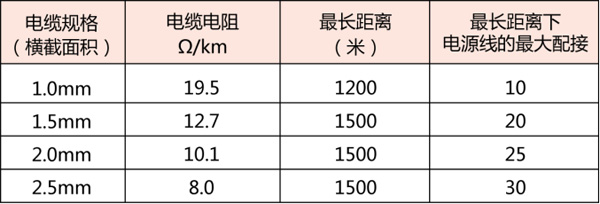

下表是根据所选择的线缆型号,在固定长度情况下的最多配接的探测器数量。
